導讀 iINTRODUCTION
筆者通過對回龍觀金域華府產業化項目工程設計實踐工作進行總結和思考，系統的介紹了在該項目中所使用的建筑工業化相關技術及設計理念，為相關個人或企業進行該方面學習或工作提供了參考。小編分兩期對其進行報道。
目錄
一、項目概況
二、裝配方案設計
三、施工圖及深化設計
四、BIM技術的應用
五、項目實施中的幾個問題
六、思考
項目概況1
工程建設大事記：
2012年北京市首個80米裝配式
剪力墻結構項目立項。
2012年通過專家論證會評審。
2013年施工圖設計完成。
2013年正式開工。
2015年結構封頂。

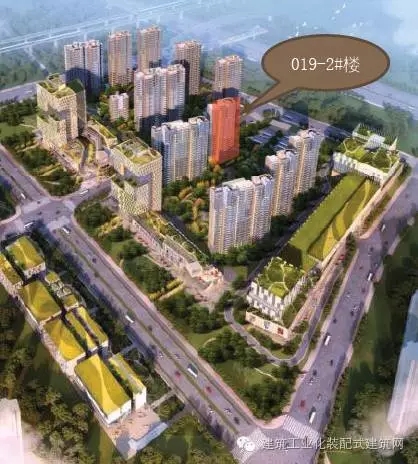

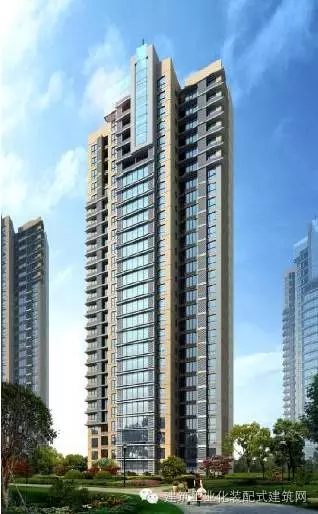

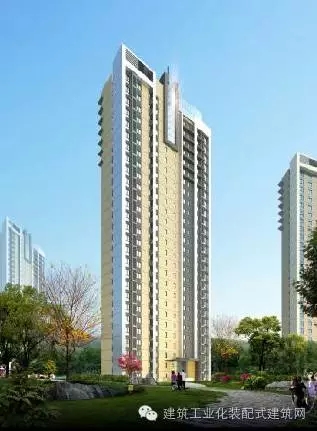

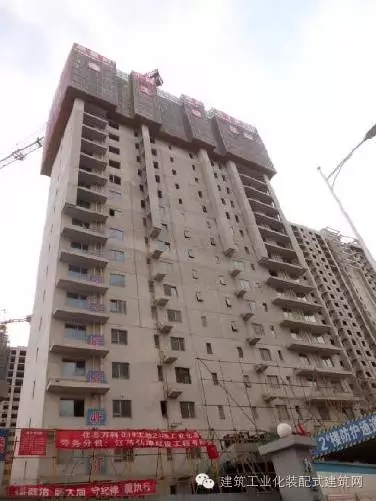

回龍觀金域華府產業化2#樓項目采用裝配整體式剪力墻結構；
90平方米以下住宅54套，019-2#樓90平方米以上住宅52套。
地上建筑二十七層，地下建筑為兩層。
2#樓總建筑面積11838 m2，其中地上11036 m2，地下802 m2。
地下層高2.7m，地上層高2.9m，總高度80m。
裝配方案設計2
項目方案策劃內容：
1.建筑單體設計方案
2.結構裝配方案選擇
3.預制構件類型選擇
4.經濟技術指標
5.施工進度調整
(一)、規劃和單體建筑方案
根據該項目的具體情況，對單體建筑方案調整的主要從以下幾個方面著手：
-建筑模數：開間、進深采用2M—利于構件標準化、模數化
-外墻門窗洞口尺寸和位置居中—滿足功能，適合于預制墻板
-剪力墻厚統一采用250mm—便于生產、加工、裝修
-公共管井—位置調整、尺寸優化，與樓蓋結構協調
-剪力墻布置及樓板區格—現澆和預制內墻、疊合樓板標準化
-陽臺、空調板尺寸和位置—預制構件標準化

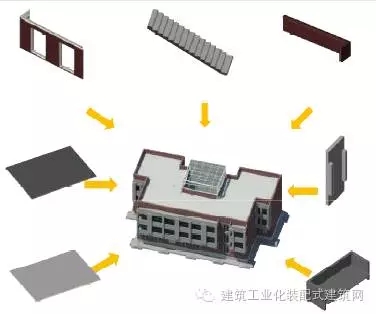

本項目預制構件主要構件：
豎向承重構件：
-預制外墻板：一字型、L型、U型
-預制內墻板：一字型
水平承重構件：
-預制疊合板
-預制陽臺板
-預制空調板
-預制樓梯系統：梯段板、梯梁、樓梯隔板
圍護分隔構件：
-預制隔墻板：一字型
-PCF外墻模板：一字型
-預制女兒墻：一字型、L型、U型
-預制裝飾掛板：一字型、L型

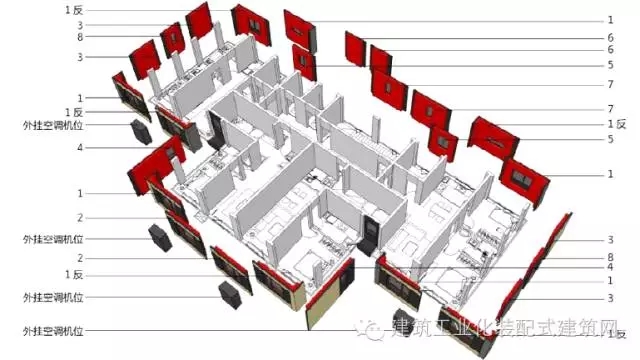

標準層外墻組合圖
(二)、裝配與現澆
該項目地上二十七層，嚴格控制結構在地震作用下的扭轉效應，建筑高寬比約5.9。本工程南側外墻肢軸壓比超過0.3，通過提高南側預制墻板和現澆段混凝土等級，將軸壓比控制在0.3以下，其他墻肢軸壓比均在0.20～0.30。七層以下墻體采用現澆，水平構件預制，七層及以上采用全裝配結構。
適度增加地下室結構的剛度和整體性，本工程增加了部分內縱墻和內橫墻，頂板厚160mm (60+100)和180mm(60+120)。鑒于戶型標準化程度較高，樓板B2層頂-27層頂均采用疊合做法，提高模具的周轉率，以及現場施工效率。

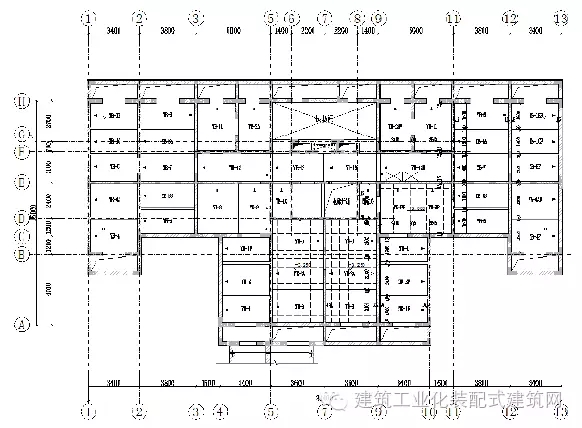

B2層頂板疊合板平面圖
豎向承重構件及水平構件，在滿足建筑功能及承載力設計的前提下，應充分考慮構件的標準化、規范化、集成化和模數化的要求，并應考慮施工及制造的要求。提高裝配式建筑的經濟性等。
-預制墻板包括預制夾心保溫剪力墻板和組合受力墻板兩種;

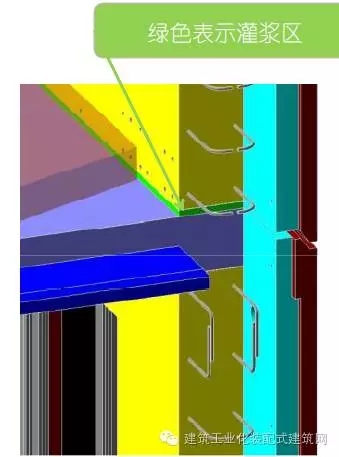

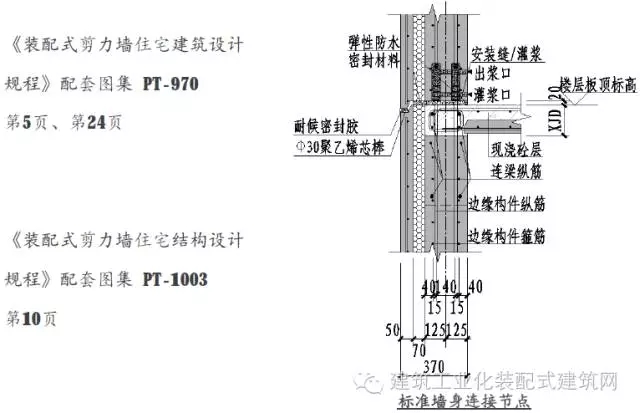

-豎向連接采用半灌漿套筒鋼筋連接加壓力灌漿技術;

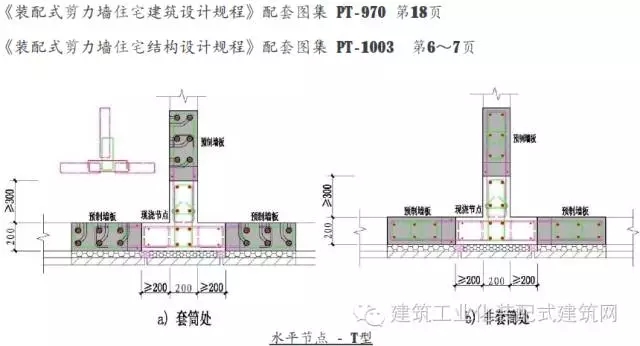

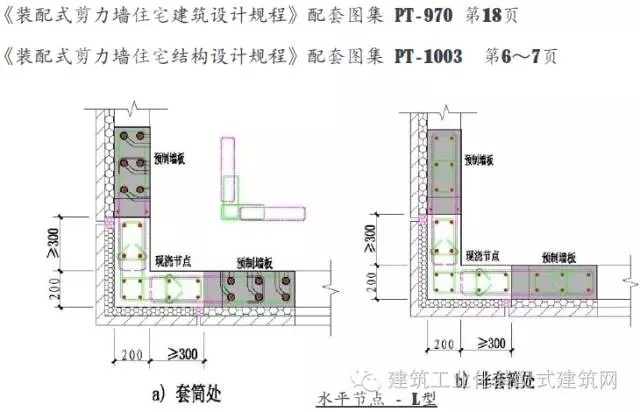

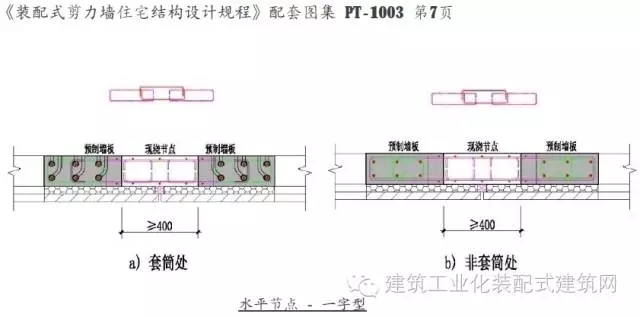

-水平連接采用鋼筋搭接連接加豎向后澆段的方式。
設計基本原則：
① 整體設計的原則—避免拆分
② 設計合理與實施效率相結合的原則
③ 節約材料與材料使用效率
④ 結構抗震設計
⑤ 標準化設計

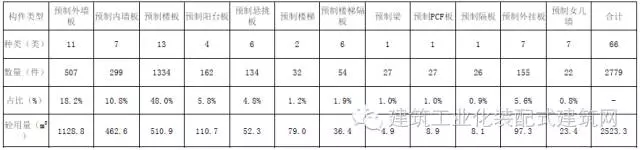

主要預制構件統計
(三)、預制構件
1.結構的預制率超過65%，裝配化率大于90%
2.單類構件預制化率：
-預制墻板: 40%
-樓梯系統：92.6%
-疊合板: 95%
-空調板、陽臺板、隔板： 89%
-預制外掛板： 100%
由此可見該項目預制構件預制率及裝配化率達到比較高的配比。
(四)、機電系統與裝修配合
1.配合裝配式裝修，機電系統分預埋和明鋪兩種做法
2.設備的水平管線系統基本采用明鋪?zhàn)龇?/span>
3.對于裝配式裝修，最佳的方式就是SI分離—發展的方向
公共區域機電、設備設計優化：
為實現公共區域樓板全裝配，電氣入戶主管，設備給水管、中水管設置于公共走道吊頂內。

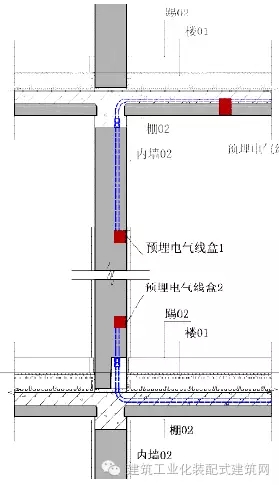

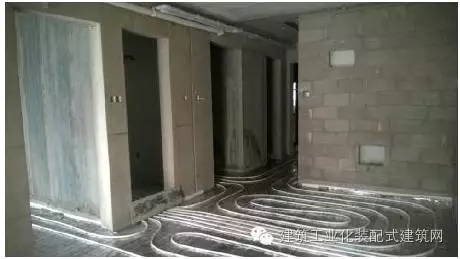

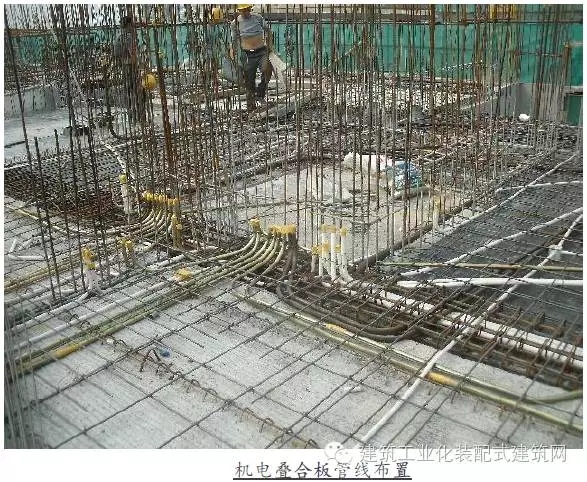

戶內管線排布(五)、生產與施工
1.考慮到預制構件生產設備主要為固定臺模的形式，因此預制構件主要采用L型、U型及一字型板；
2.根據施工單位提供的塔吊設備選用表，該項目預制構件最大自重控制在80kN，外橫墻預制構件方案采用小板拼接的方式，構件流水段預制構件種類和數量進行層施工周期測算—確定合理工期—7天/層

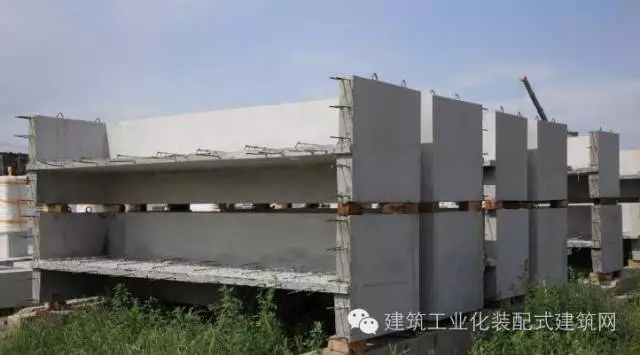

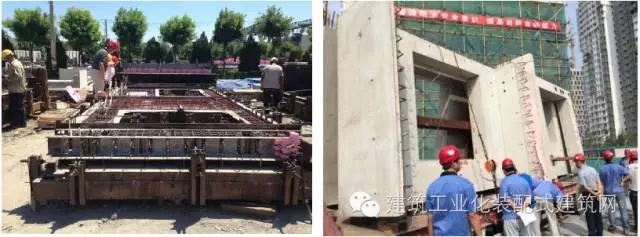

預制夾心保溫墻板
疊合樓板預制底板
預制陽臺
(六)、小結
該項目方案調整及優化實際包括如下主要內容：建筑單體設計方案、預制構件生產、現場安裝施工等。
此項目為北京市首個高80米裝配整體式剪力墻結構，在原有戶型基礎上對戶型設計、結構設計、設備設計、電氣設計、構件設計等做了總體的方案設計和策劃。使該項目設計的預制率、標準化程度及可重復性達到較高的程度。但是，由于對立面的過分追求，陽臺板的標準化及周轉率較低。作為北京萬科2T4戶型首棟試點住宅，達到了預期的要求和經濟指標。
施工圖及深化設計3

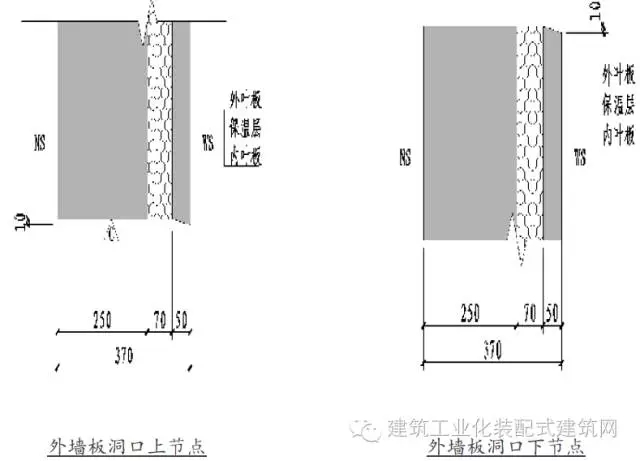

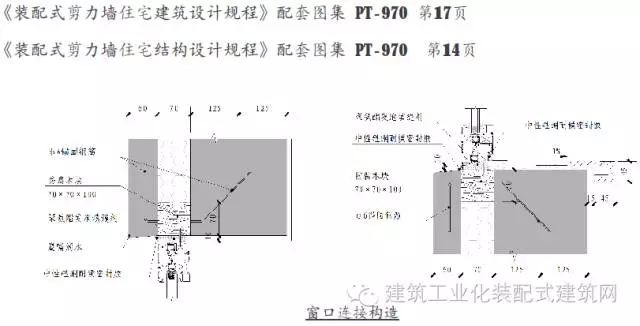

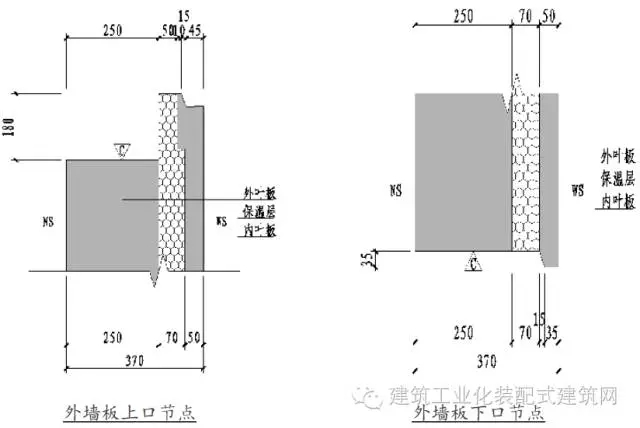

1.本工程建筑外墻采用預制混凝土夾心保溫外墻，構造為結構層（250mm）+保溫層（70mm）+飾面層（50mm），拉接件采用FRP。
2.北京地區實施75%居住建筑節能設計標準，保溫材料選用擠塑聚苯乙烯泡沫板(導熱系數為0.030W/m·K)，保溫層厚度為70mm。

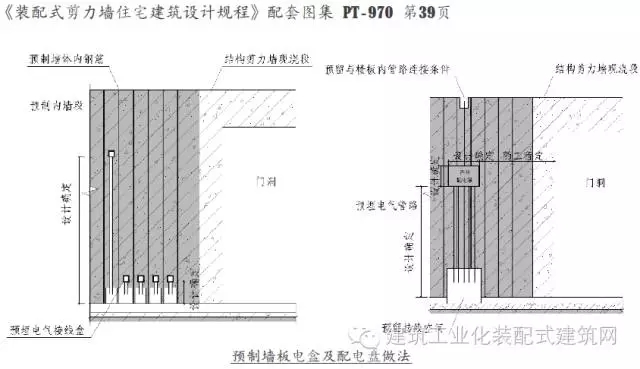

3.戶內強、弱電箱放置于進戶位置，管線集中的位置樓板局部現澆。電箱放置在預制墻板內，不能放置于現澆墻體內時，強、弱電箱采用明裝方式，輕鋼龍骨封面。
抗震設計方法：
-規則建筑—建筑的規則性、高寬比、均勻性等—簡化方法—抗震概念設計＋小震彈性計算＋抗震構造措施
-復雜建筑—三水準，兩階段—補充大震變形驗算深化設計計算內容

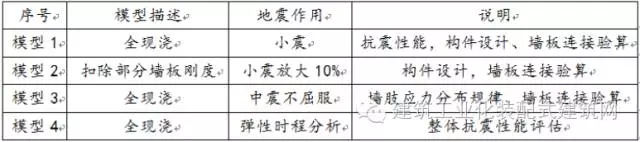

回龍觀項目整體計算模型
深化計算內容：
1.起吊、翻轉、運輸、碼放、施工安裝各工況下，對構件進行承載力狀態設計和正常使用狀態驗算—《混凝土結構工程施工規范》GB 50666
2.保溫拉接件的設計與驗算
-小震彈性＋風＋自重工況—安全系數不宜小于10.0
-設防烈度地震工況—安全系數不應小于4.0
3.生產、安裝過程中的臨時支撐的預留預埋進行承載力驗算。
-重視樓板預埋件計算

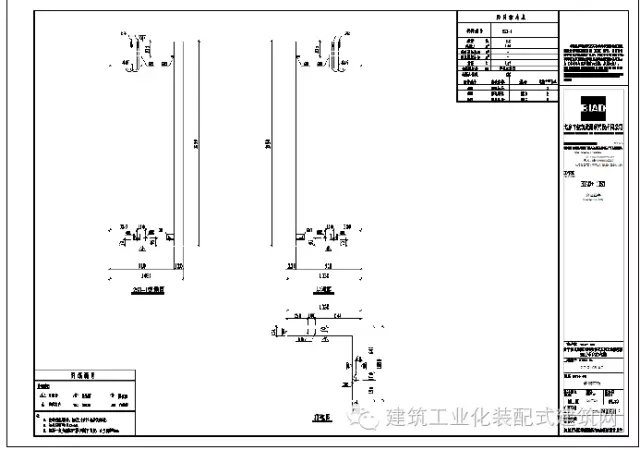

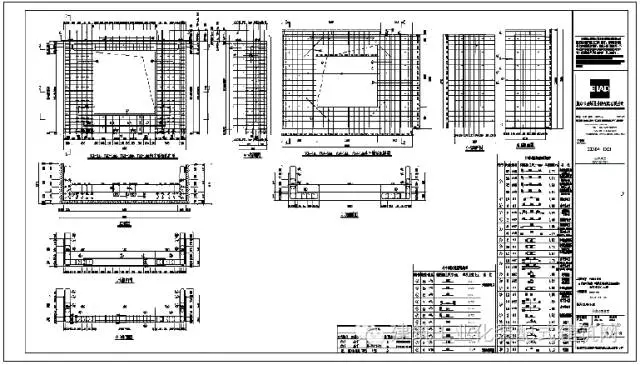

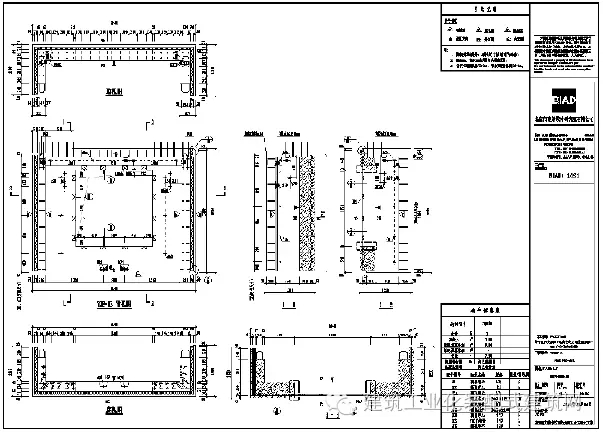

外墻構件模板圖
外墻構件配筋圖及拉結件布置圖
裝飾掛板構件圖
